Koopgids (Eco) sandwich dak - open luifel

Alles wat je nodig hebt om zelf je dak te plaatsen.


Eco dakpanelen zijn de goedkoopste manier om snel en eenvoudig een luifel, carport, schuur of werkplaats dicht te leggen. Ook oude dakpannen of leien snel vervangen kan perfect met deze panelen. De onderzijde van de panelen zijn afgewerkt met een dun aluminium vlies in plaats van een volwaardige staalplaat. Lichter en dus goedkoper. Iets kwetsbaarder, maar perfect voor de vernoemde toepassingen. Hét paneel bij uitstek als dakbedekking van agrarische stallen.

Ecopanelen mogen enkelvelds hooguit 1.8m overspannen. Twee- of meervelds mogen ze 2.2m overspannen.

Alles op deze pagina vind je ook terug in onze handig afdrukbare gids!

Vastzetten van de sandwichpanelen

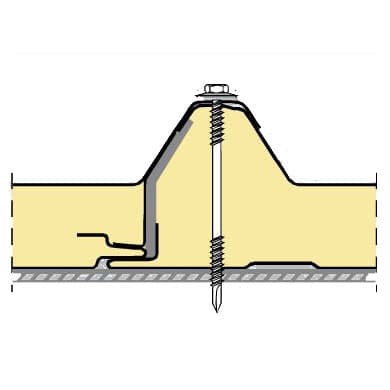

Schroeven hebben een gevulkaniseerde rondel en ook de ruiters zijn van dit materiaal voorzien. Bij het voldoende (maar niet overdreven) vastschroeven zal dit alles waterdicht afsluiten

Opgelet, vast is vast. Schroeven moeten niet onnodig hard worden aangedraaid. De dichting van de rondellen is zo ontwikkeld dat ze voldoende samendrukbaar is om beweging in het dak op te vangen. Uitzetting door warmte van de zon, windstoten,... Te sterk aandraaien gaat de dichting beschadigen en de werking hinderen.


Houten gordingen

  • SW30mm - 6,5×130
  • SW40mm - 6,5×150
  • SW60mm - 6,5×200

Stalen gordingen tot 5mm

  • SW30mm - 5,5×105
  • SW40mm - 5,5×105
  • SW60mm - 5,5×145

Stalen gordingen 4 tot 12mm

  • SW30mm - 5,5×105
  • SW40mm - 5,5×105
  • SW60mm - 5,5×145

Gordingen en aantal schroeven te voorzien

Om dakpanelen voldoende vast te zetten kan u best volgende richtlijnen volgen:

  • Als er enkel een gording in de nok en aan de goot is, mag de asafstand maximaal 1.8m zijn.
  • Als er minstens 3 gordingen zijn (nok/goot/tussenin), dan mag de asafstand tot 2,2m gaan.
  • Op de gording aan nok en goot (oranje horizontale streeplijn): Voor elk paneel door elke golf een schroef met ruiter.
  • Eerste/laatste dakplaat zijdelings van het dak (oranje zone): Door elke golf op elke gording een schroef met ruiter.
  • Alle gordingen tussen deze zones: Bij elke plaat op elke gording minstens 2 schroeven met ruiter (waarvan 1 de overlap tussen twee panelen)
  • Let op, blauwe streeplijn langs de dakrand: Laat deze golf vrij tot het laatste. De windveer kan met dezelfde schroeven (zonder ruiter) vast gezet worden.

Gordingafstand

Elk type paneel heeft natuurlijk zijn eigen draagkracht. Ecopanelen hebben op dat gebied weinig verschil onderling omdat ze aan de onderzijde geen staalplaat hebben. Juist deze kan voor een betere draagkracht zorgen. Daarom leg je gordingen voor ecopanelen best maximaal op 1.8m onderling. (Dit bij een standaard belasting van 125kg/m²)

Echte sandwichpanelen zijn dus wat sterker. Dikte van het paneel, enkelvelds, dubbelvelds of meervelds, het heeft allemaal invloed. We hebben een gemakkelijk overzicht gemaakt om snel de juiste gordingafstand voor een sandwichpaneel te kiezen.

Speel op zeker als er twijfel is of vraag ons eenvoudig om wat advies.

Legrichting

We raden aan om de sandwich dakpanelen zo op het dak te plaatsen, dat de opening van de overlap weg ligt van de overheersende windrichting. In België en Nederland komt de wind overheersend uit het Zuidwesten. (Geen rekening houdend met lokale geografie - vallei/dal,...). Op deze manier kan er (bijna) nooit water onder de overlap door geblazen worden bij zwaar stormweer. Het eerste paneel wordt dus zoveel als mogelijk aan de Noordoost zijde gelegd. Elk ander paneel heeft dan zijn overlap weg van de overheersende windrichting.

Om nu de legrichting te bepalen wordt van onder aan het dak (gootzijde) naar boven gekeken, naar de nok. Indien het eerste paneel rechts ligt, worden de panelen van rechts-naar-links geplaatst. De panelen zijn dan rechtse panelen. Wanneer links gestart wordt zijn het dus linkse panelen en wordt van links-naar-rechts geplaatst.

Dit is enkel belangrijk wanneer panelen aan de gootzijde (of bij lange daken met overlap in het verlengde van elkaar) een ontschuiming voorzien moet worden. De panelen kunnen dan maar op één manier geplaatst worden. Zonder ontschuiming is het niet direct nodig om op voorhand de legrichting te bepalen.


Dakhelling

Om de overlap tussen de sandwichpanelen gegarandeerd waterdicht te hebben moet het dak een minimumhelling van 10% hebben.

Van zodra de dakhelling tussen de 7% en de 10% komt wordt ten zeerste aangeraden om onder de nok een soepele, geprofileerde mousse te steken. Deze vulstrook voorkomt dat opwaaiend water niet te hoog komt en over de rand van de platen vloeit.
Tegelijk plaatst u best onder de overlap een butylband.

Onder de 7% en tot een absolute minimum van 5% aan dakhelling is een dubbele butylband een must om enige vorm van binnensijpelend water te voorkomen. Bovendien moeten de gordingen perfect in lijn liggen om golven te voorkomen, mogen er geen doorvoeren of lichtdoorlatende platen geplaatst worden en moeten de platen van de nok tot de dakgoot in één stuk gelegd worden.

Overlapschroef

Tussen de gordingen in zijn de panelen vrij dragend. De overlap van de panelen kan soms gaan open staan bij winderig weer. Daarom wordt deze langsnaad extra vast gezet met overlapschroeven. Ze worden gelijkmatig verdeeld.

De bevestiging van de ribben van de langsoverlapping van de platen op de gordingen wordt eveneens als een naadverbinding beschouwd.

De tabel hier langs is zoals het volgens de regels uitgevoerd wordt. Wil u niet aan het rekenen gaan en op zeker spelen? Dan is minstens één overlapschroef elke meter bijna altijd goed.

Overspanning tussen gordingen L(m)

Helling >10% en normale situatie*

Andere gevallen

L ≤ 2

L

L/2

2 < L ≤ 3,5

L/2

1m

L > 3,5

1m

1m

* Situaties beschouwd als deze, zijn bepaald in bijlage E van de norm NFP 34-205-1 (DTU 40.35)


Waterdichting met butylband

Zowel de ruiter als de (rondel van de) schroef hebben een gevulkaniseerde EPDM laag. Bij het vastschroeven vormen deze lagen een waterdichte afsluiting.

De overlap van het ene paneel naar het andere paneel vormt bij voldoende dakhelling ook een waterdichte aansluiting. Enkel wanneer de dakhelling te flauw is kan er bij harde wind water onder de overlap door geblazen worden. Dit kan voorkomen worden door een butylband bovenop de golf van het ene paneel te kleven. Bij het aantrekken van de schroef wordt de overlap op de butylband geduwd en vormt ook deze een waterdichte aansluiting.



Bevestiging op gording met ruiter


Overlapschroef tussen gordingen in


MATERIAALGIDSEN & KWALITATIEVE BOUWMATERIALEN

Gedetailleerde uitleg bij elk proces in industriebouw.

Bekijk alle artikels
Ga naar de webshop

Afwerking voor eco sandwichdakpanelen

Plooiwerk kan 100% op maat besteld worden zonder meerprijs. Onderstaande voorbeelden zijn een suggesties die voor de grote meerderheid voldoende zal zijn. Hier kan perfect van afgeweken worden als u het liever anders hebt.


Windveren



Links en rechts van het dak plaats u een windveer om het geheel een proper aanzicht te geven. De aansluiting links is anders dan rechts (overlapgolf of aansluitingslip) en ook de dichtingsbanden hebben een grijze of zwarte kleur.

Omdat beide zijden een andere vorm hebben kan u kiezen om het plooiwerk zo strak mogelijk langs de laatste golf aan te laten sluiten of u zorgt dat links en rechts hetzelfde zijn (wat minder fouten bij bestelling en plaatsing geeft).

Wanneer er geen dichte gevels onder het dak zitten moet het plooiwerk rond de panelen aangewerkt worden. Omdat het ecopaneel aan de onderzijde enkele een dun vlies heeft kan hier niets in bevestigd worden. Wij adviseren om eerst een L-profiel op de gordingen vast te schroeven, het ecopaneel te plaatsen en dan een (halve) windveer op het paneel en in de zijkant van het L-profiel vast te zetten.

Opgelet, wanneer u het laatste paneel moet plaatsen en u komt niet uit op een ronde maat moet u het paneel dus in de lengte doorzagen. Het plooiwerk moet hier dus mogelijk ook op aangepast worden.

Wanneer u in de breedte net niet toekomt met volle panelen kan u overwegen om de windveer wat breder te maken zodat u het hiermee kan opvangen. Dit scheelt u de prijs van een volledig paneel.

Voor het bepalen van de juiste maten van het plooiwerk hebben we bovenstaand de details uitgewerkt. Deze zijn allemaal als hulpmiddel. U kan alle maten dus perfect zelf aanpassen zoals u het zelf liever hebt.


Nok



Door de open gevel moet de nok enkel dienen om de koppen van de panelen dicht te werken. Op de hoeken komt dan de aansluiting op de windveren.

Zorg er voor dat u bij de plaatsing eerst de windveren zet en daarna de nok. Deze schuift over de windveren heen.

We laten de nok aan de onderzijde iets voorbij de panelen steken zodat het water van daar naar beneden kan druppen. Als het netjes aan de onderzijde aansluit kan het water via de onderplaat toch nog naar binnen lopen en eventueel omlaag druppen.

Bij een open gevel is het minder belangrijk, maar het is gebruikelijk om de diepe golf bovenaan omhoog te plooien. Water dat door de wind omhoog geblazen wordt kan zo niet tussen de kop en de nok omlaag lopen.

Om de ruimte tussen nok en dakplaat zeker dicht te werken kan u een vulstrook toevoegen. Deze PE mousse is waterdicht en zal dus geen water absorberen.
